  超音波振動篩
•
  超聲波振篩機
•
  超聲波振動篩
•
  超聲波振蕩篩
•
  超聲波振篩機
•
  超聲波直排篩
機

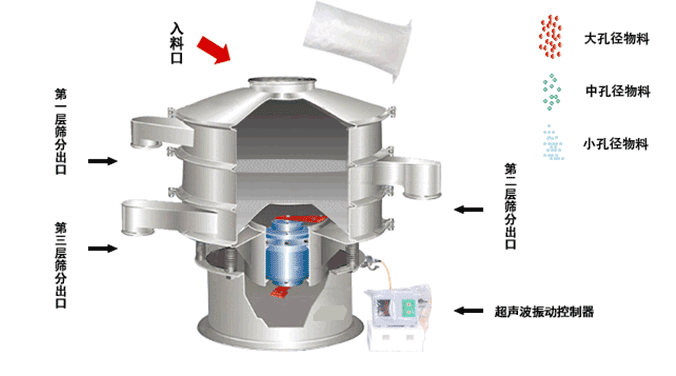

超聲波振動篩原理

超聲波振動篩是在普通振動篩的基礎上增加的超聲波篩分系統，可將220V、50Hz或110V、60Hz的電能輸入超聲波換能器，將其轉化為36KHz的機械振動，產生的超聲波使篩網以高頻振動，振動頻率可達每秒36000次，可使細粉物料在篩網上形成微懸浮狀態，能更快通過篩網，不會產生靜電和貼在篩網上，同時達到篩分和清網的效果。

超聲波振動篩和普通振動篩的區別

試 機 型 號	測 試 物 料	網 目	普通振動篩	超聲波振動篩
?1000	碳化硅	500目	無法篩分	1500kg/h
1000	硬質合金鎢粉	600目	15分鐘沒篩出細粉	30kg/h
1000	維生素C粉	100目	1kg/h	120-150kg/h
600	花粉	400目	15分鐘沒篩出細粉	15分鐘篩出
1000	鎳、鋅、鈷粉	400目	10kg/h	300kg/h
1000	釹鐵硼粉	300目	30分鐘有32.2%篩余物	30分鐘有6.9%篩余物
1000	金鋼砂微粉	300目	無法篩分	1300kg/h
1200	三氧化二銻	80目	700kg/h	2000kg/h

超聲波振動篩參數

型 號	有效直徑	篩分面積	篩網規格	層 數	輸入電源	超聲波 型 號	換能器 位 置	頻 率	超聲波 檔 位	功 率
	mm	m2	目	層	V/HZ			KHz		Kw
DHC-200	200	0.03	10-1200	1-7	220/50	ZTC-7	外置	38KHz	連續1-9檔 脈沖2檔	0.18
DHC-400	340	0.09	60-635	1-3	振動篩 380/50 超聲波220/50		內置/外置			0.25
DHC-600	540	0.23								0.55
DHC-800	730	0.42								0.75
DHC-1000	900	0.64								1.1
DHC-1200	1100	0.95								1.5
DHC-1500	1400	1.54								2.2
DHC-1800	1700	2.27								3.0

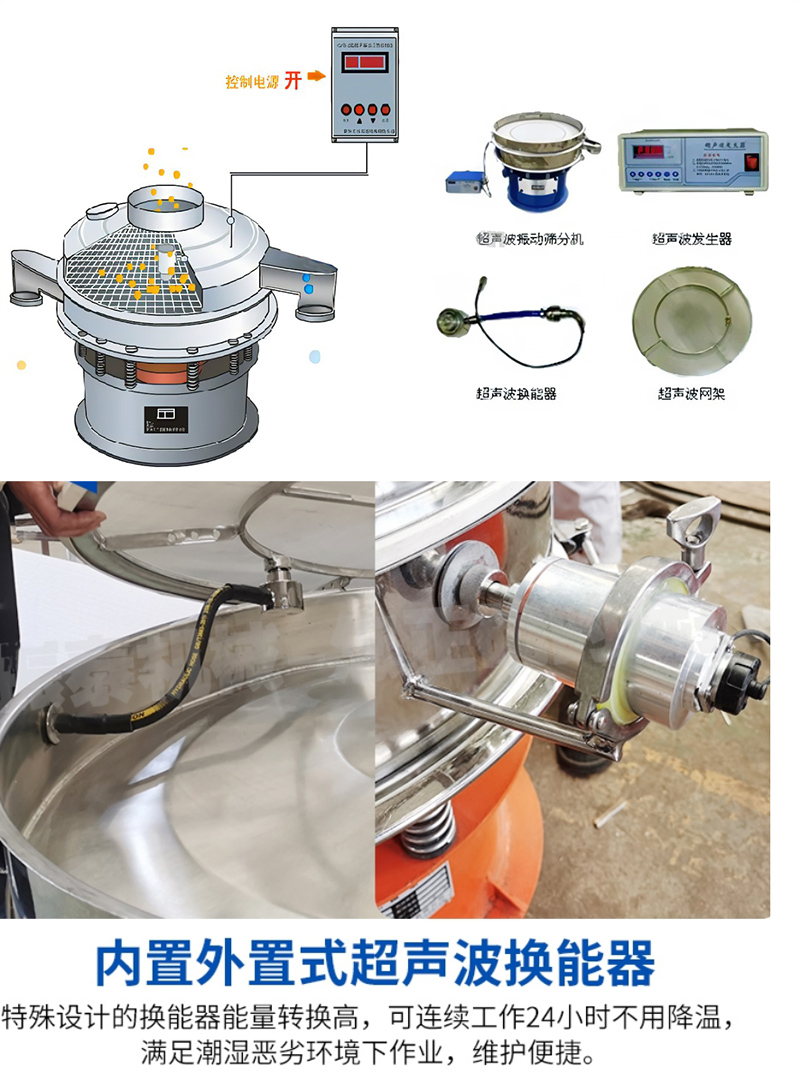

超聲波振動篩結構

1、超聲共振電源:38KHz高頻大功率超聲共振電源。內置微電腦芯片，可根據超聲的不同狀態自動跟蹤全數字頻率，無需手動調節，操作簡單方便。長時間工作的振蕩器發熱低，工作狀態穩定。

2、高頻連接線: 超聲振蕩器與超聲諧振電源用電纜連接。

3、連接器:航空連接插件。

4、振蕩器:高性能超聲轉換裝置。

5、超聲格柵:由外格柵和共振環組成。

6、超聲波振動篩:適用于10目至635目。

超聲振動篩安裝視頻

準備好篩框反面放置操作臺上-反轉篩框正面放置操作臺-取出篩網放置到篩框上部，保證篩網完全覆蓋篩框-取出帶有相同孔的網架，放入篩框內部，將其完全按入篩框內部-使用較尖的工具將孔里的篩網捅破-然后一次放入子母扣，稍微擰幾下保證子母扣不會脫落-換到對應的一邊重復邊放入子母扣-然后留5cm網邊將多余的篩網剪掉。-用手輕輕按一下篩網檢查篩網的緊繃性-子母扣網架安裝完畢-將超聲波換能器于超聲波控制箱連接到一起-給控制箱連接電源，打開控制箱開關，調整控制箱數據的大小-超聲波振動篩安裝完畢。

適用物料

超聲波振動篩已成功應用于碳化硅（325-500目）、電磁粉、負極材料、激光粉、碳粉、粉末涂料、合金粉末、鉬粉、不銹鋼粉、鎢粉、鈷粉、鎳粉、石英粉、麥芽粉、孢子粉等的篩分。

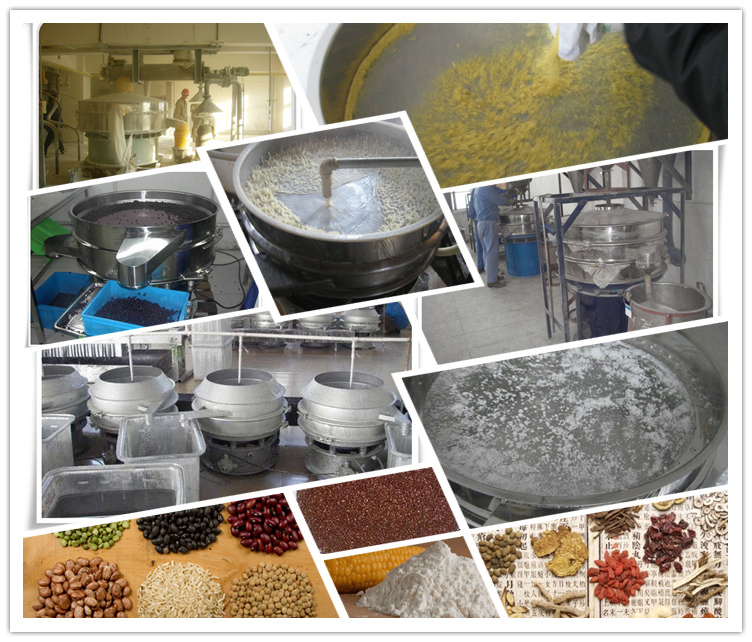

客戶案例
